PROTEFIX P23 / P25 / P27 — izolujące drgania mocowania do ścian i sufitów
PROTEFIX P23 / P25 / P27
Zastosowanie
Poprawia izolację akustyczną konstrukcji płyt kartonowo-gipsowych poprzez oddzielenie elementów ramy od powierzchni konstrukcyjnych. Stosowany zarówno do sufitów, jak i ścian.
Opis
System zawieszenia antywibracyjnego z rdzeniem z elastomeru poliuretanowego, służący do odsprzęgania ram sufitowych i ściennych od hałasu konstrukcyjnego. Wytrzymuje obciążenie do 30 kg na mocowanie i redukuje przenoszenie hałasu nawet o 20 dB. Odporność na temperaturę: od -30°C do +70°C Żywotność: >30 lat
Aplikacja
Stosowany w konstrukcjach szkieletowych ścian i sufitów podwieszanych w celu poprawy izolacji akustycznej. Zapewnia izolację od drgań i poprawia izolację akustyczną w zakresie częstotliwości 125–1000 Hz.

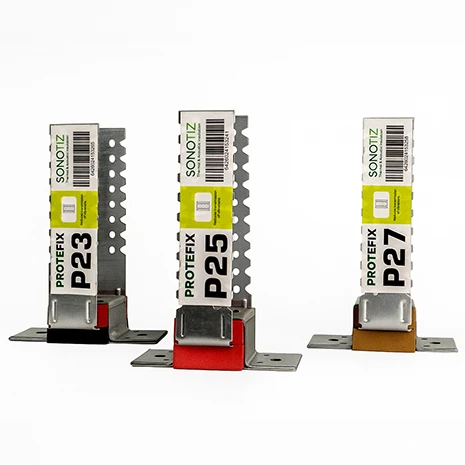

Formy dostawy
P23:
Stalowy korpus z wbudowanym elastomerem poliuretanowym o grubości 23 mm
Wymiary: 98 x 40 mm
Wysokość: 154 mm
Nośność: Podczas prac instalacyjnych maksymalne obciążenie jednego wieszaka nie może przekraczać 30 kg. Optymalne zalecane obciążenie wynosi od 8 do 14 kg.
P25:
Stalowy korpus z wbudowanym elastomerem poliuretanowym o grubości 25 mm
Wymiary: 98 x 40 mm
Wysokość: 154 mm
Nośność: Podczas prac instalacyjnych maksymalne obciążenie jednego wieszaka nie może przekraczać 30 kg. Optymalne zalecane obciążenie wynosi od 8 do 14 kg.

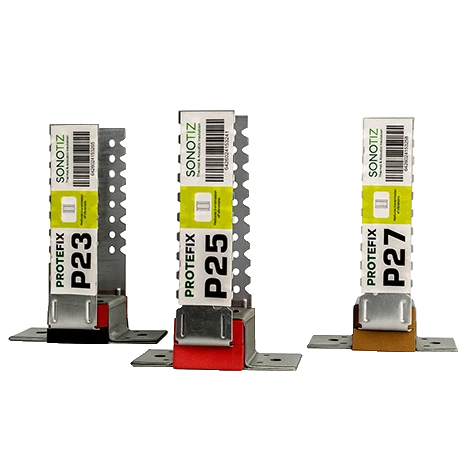

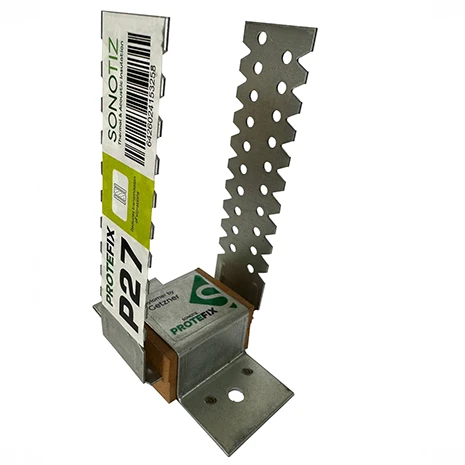

P27:
Stalowy korpus z wbudowanym elastomerem poliuretanowym o grubości 27 mm
Wymiary: 98 x 40 mm
Wysokość: 154 mm
Nośność: Podczas prac instalacyjnych maksymalne obciążenie jednego wieszaka nie może przekraczać 30 kg. Optymalne zalecane obciążenie wynosi od 7 do 12 kg.
Zawiesie Antywibracyjne do Odseparowanych Konstrukcji Szkieletowych
PROTEFIX P23 / P25 / P27 to precyzyjnie zaprojektowany element zawieszenia, przeznaczony do izolacji konstrukcji szkieletowych płyt kartonowo-gipsowych od konstrukcyjnych sufitów i ścian. Dzięki zastosowaniu rdzenia z elastomeru poliuretanowego w ocynkowanej stalowej obudowie zapobiega on sztywnemu kontaktowi i tłumi przenoszenie drgań między elementami konstrukcyjnymi i niekonstrukcyjnymi. Pozwala to na znaczną poprawę komfortu akustycznego zarówno w pomieszczeniach mieszkalnych, jak i komercyjnych. Stosowany jest w sufitach i ściankach działowych w celu ograniczenia dźwięków uderzeniowych i konstrukcyjnych — szczególnie w pomieszczeniach wymagających zaawansowanej izolacji akustycznej, takich jak biura, studia nagraniowe, kliniki, hotele czy budynki wielorodzinne.
Kluczowe Zalety i Funkcje
- Zmniejszenie przenoszenia drgań i uderzeń nawet o 20 dB
- Trwały elastomer poliuretanowy — odporny na temperatury i starzenie się materiału
- Dostępność dwóch grubości elastomeru: 12,5 mm i 25 mm (w zależności od potrzeb izolacyjnych)
- Odpowiedni do montażu pionowego i poziomego
- Skuteczny w zakresie średnich i wysokich częstotliwości (125–1000 Hz)
- Brak sztywnego połączenia między ramą a konstrukcją
- Wytrzymała obudowa z ocynkowanej stali
Typowe Zastosowania
- Zawieszane sufity z płyt gipsowo-kartonowych w budynkach mieszkalnych i komercyjnych
- Systemy ścian działowych wymagające izolacji akustycznej
- Kontrola akustyki w studiach nagraniowych i salach konferencyjnych
- Pomieszczenia techniczne i serwerownie
- Każde miejsce, gdzie kluczowe jest odseparowanie wibracyjne
Specyfikacja techniczna
Parameter
Materiał obudowy
Rdzeń wibroizolacyjny
Wymiary obudowy
Wysokość całkowita
Udźwig
Grubość elastomeru
Temperatura pracy
Wydajność akustyczna
Flammability
Żywotność techniczna
Wartość
Stal ocynkowana
Elastomer poliuretanowy
98 × 40 mm
154 mm
25–30 kg na punkt zawieszenia
12,5 mm / 25 mm (w zależności od wersji)
–30°C do +70°C
Redukcja drgań do 20 dB
Samogasnący
Ponad 30 lat

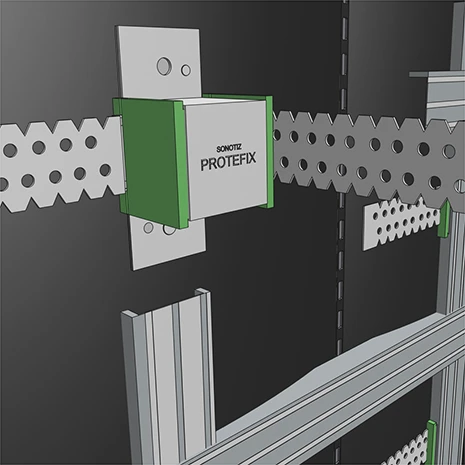

Instrukcja Montażu
Instalacja PROTEFIX P23 / P25 / P27 jest prosta i nie wymaga specjalistycznych narzędzi:
1.
Przymocuj uchwyt do sufitu lub ściany za pomocą odpowiednich wkrętów lub kołków.
2.
Umieść profil metalowy (np. CD lub UD) w uchwycie, dbając o kontakt z wkładką elastomerową.
3.
Uważaj, aby nie stosować sztywnego montażu — unikniesz mostków akustycznych.
4.
Zachowaj pionowe ustawienie i odległości zgodnie z projektem akustycznym.
Aby uzyskać optymalną izolację akustyczną, należy stosować PROTEFIX P23 / P25 / P27 w połączeniu z matami akustycznymi (np. SONO-ECO lub SONOTIZ BLOCK) i profilami sprężystymi.
Przechowywanie i Konserwacja
- Przechowywać w suchym i chłodnym miejscu, z dala od promieni słonecznych
- Unikać wilgoci i działania agresywnych środków chemicznych
- Czyścić wyłącznie suchą szmatką — nie używać detergentów ani materiałów ściernych
- Okres przydatności: 36+ miesięcy przy prawidłowym przechowywaniu
Potrzebujesz Pomocy w Doborze Zawiesi?
Nie jesteś pewien, ile uchwytów zastosować lub jak je rozmieścić dla najlepszego efektu akustycznego? Nasz zespół techniczny chętnie pomoże dobrać właściwą konfigurację dla Twojego sufitu lub ściany.
